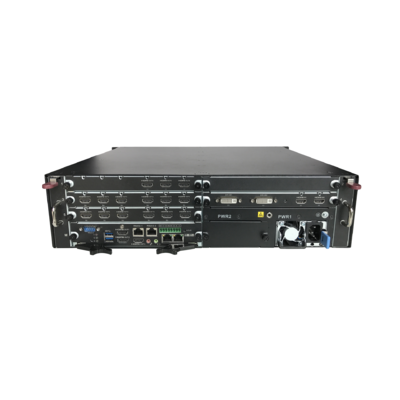

Encoder Decoder/NVD1805DH 4I 4K
NVD1805DH-4I-4K
Features
- Standard 2.5U case, elegant appearence
- Plug-in board design, easy to use and maintain
- H.265/H.264/MJPEG/MPEG4/MPEG2 video decoding
- Ultra-high decoding ability, up to 12 Megapixels
- 2ch HDMI and 2ch DVI-I input, support 4K collection(HDMI)
- Support 1/4/9/16 display split
- Support audio, alarm, bi-directional talk, RS485
- Splicing screens control for zoom/merge/roam/overlay
- Support redundant power, stable and reliable
Specifications
|
System | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Processor |
Intel Embedded processor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Operating System |
LINUX | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Slot |
1 Main board, 2 Decoding board(6CH), 1 Decoding board(3CH), 1 Collection board, 1 Blank panel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Performance | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Format |
H.265/H.264/MPEG2/MJPEG | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Audio Format |
PCM/G711/AAC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Decoding Capacity Separately |
Port 1,2,3 |
Port 4,5,6 |
Port 7,8,9 |
Port 10,11,12 |
Port 13,14,15 |
Port 16,17,18 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3CH@12MP/3CH@4K/5CH@5MP/8CH@3MP/12CH@1080P/ 27CH@720P/48CH@D1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Total Video Decoding |
18CH@12MP/18CH@4K/30CH@5MP/48CH@3MP/72CH@1080P/162CH@720P/288CH@D1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Decoding Resolution |
12MP/8MP/6MP/5MP/4MP/3MP/1080P/720P/960H/D1/HD1/2CIF/CIF/QCIF | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Output |
18ch HDMI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Display Resolution |
3840×2160/2560×1600/1920×1080/1280×1024/1280×720/1024×768 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Input |
2 HDMI, 2 DVI-I | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Collection Resolution |
3840×2160/1920×1080/1600×1200/1680×1050/1440×900/1400×1050/1366×768/1280×1024/1280×960/1280×800/1280×720/1152×864/1024×768/800×600, etc | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Audio Output |
18ch HDMI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Bi-directional Talk |
1 Pair 3.5mm jack (2.0V Line in/50mV Mic in/10KΩ, 2.0V/16Ω out) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Alarm Input/Output |
2CH/1CH(30V DC 1A, 125V AC 0.5A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Communication Interface |
2 RJ45 network port (10M/100M/1000M) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
RS232 |
3 (1 DB9, 2 RJ45) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
USB |
3 (2 USB3.0, 1 USB2.0) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
RS485 |
1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Others | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Power Supply |
AC100-127V, 200-240V, 47Hz-63Hz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Power Consumption |
≤180W | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Working Temperature |
-10℃~+55℃ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Working Humidity |
10% ~ 95%, 86Kpa ~ 106Kpa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Unit Dimension |
2.5U, 440mm×436.6mm×110mm(W*D*H) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Weight |
15kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
